Productdetails:
|
| Productnaam: | Servo-aangedreven bottom-up vullende wenkbrauwpotloodvulmachine | Sollicitatie: | Wenkbrauwpotlood, eyelinerpotlood, lipliner, highlightpotlood voor onder de ogen |
|---|---|---|---|
| Vulvolume: | 2-10 ml | Vulmethode: | Servo-aangedreven bottom-up vullen |
| Vulsnelheid: | 45-50 stuks/min (afhankelijk van bulkformule en operator) | Materiaaltank: | 5L × 2, SUS304-schaal met SS316L-contactonderdelen |
| Verwarmingssysteem: | Drielaagse olieverwarming, afzonderlijke materiaal- en olietemperatuurregeling | Ontvormingsmethoden: | Naaldduw voor ronde potloden, luchtblaas voor driehoekige potloden |
| Controlesysteem: | Mitsubishi PLC met Mitsubishi-servomotor en receptopslag op touchscreen | Koeltafel: | Tijdgestuurde koeltafel, -2°C tot -1°C |
| Spanning: | Vuldeel 3P/380V, ontvormdeel 1P/220V | Totaal vermogen: | 12,5 kW |
| Markeren: | Bottom-Up Vulmachine voor Wenkbrauwpotloden,Dubbele 5L Vulmachine voor Wenkbrauwpotloden,Servo-Aangedreven Vulmachine voor Wenkbrauwpotloden |
||

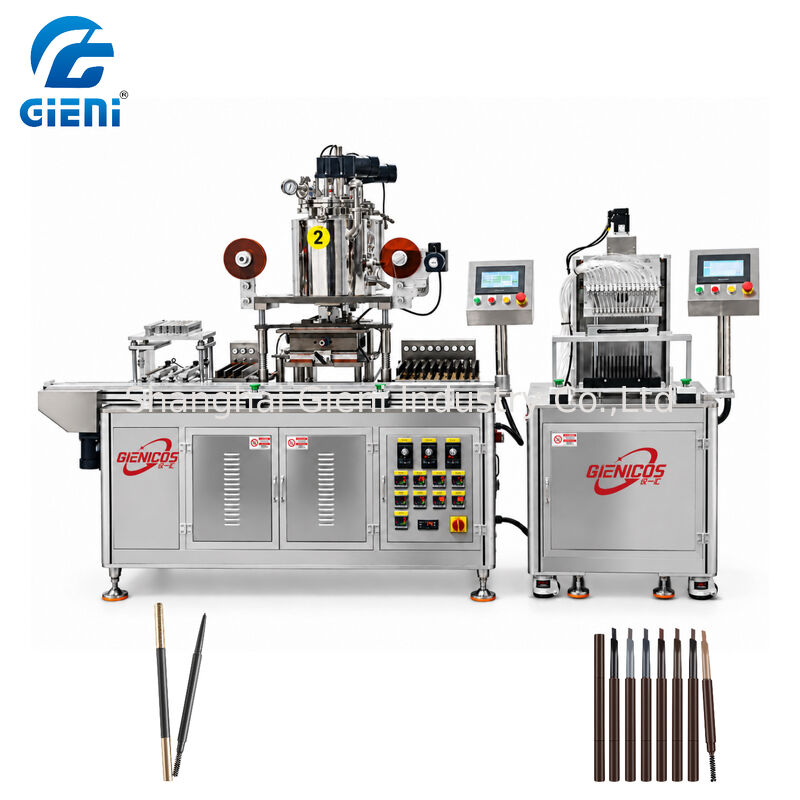

De JPF-16 wenkbrauwpotlood vulmachine is een servo-aangedreven hot-filling lijn gebouwd voor ronde en driehoekige cosmetische potloodlichamen. Bulk materiaal wordt onttrokken aan twee roestvrijstalen tanks van 5 liter en geleverd via een bodem-omhoog spuitmond, zodat elke holte vanaf de basis omhoog vult en lucht ontsnapt in plaats van binnenin de stick te worden ingesloten. Operators laden mallen op de voorverwarmingstafel, voeren de vulcyclus uit, transporteren de lade naar de tijdgestuurde koeltafel en verwijderen voltooide potloden bij het ontmalstation. Omdat de vulsectie en de ontmalsectie aparte eenheden zijn, blijft het vulgebied schoon terwijl één operator meerdere malplaten parallel laat draaien.
Met een opgegeven output van 45-50 stuks/min en een werkvolumebereik van 2-10 ml, is deze wenkbrauwpotlood vulmachine geschikt voor cosmetische fabrieken die meerdere tinten en meerdere potloodformaten draaien in dezelfde ploeg. Servo-vulling vervangt de mechanische nokken en luchtlogica van oudere vulmachines, dus de schotgrootte wordt ingevoerd op het Mitsubishi PLC touchscreen en opgeslagen als een recept. Wisselen van een 3 mm wenkbrauwpotlood naar een 5 mm lipliner wordt daarom een kwestie van een recept oproepen en de formaatonderdelen verwisselen, niet het opnieuw afstellen van een nokkentrein. Kopers die een automatische wenkbrauwpotlood vulmachine vergelijken, geven meestal om drie dingen: schot-herhaalbaarheid, lege holtes en ontmalschade. De doseerstrategie op deze lijn pakt alle drie tegelijk aan.
| Artikel | Specificatie |
|---|---|
| Model | JPF-16 |
| Toepassing | Wenkbrauwpotlood, eyelinerpotlood, lipliner, oogcontourpotlood |
| Vulvolume | 2-10 ml |
| Vulmethode | Servo-aangedreven, bodem-omhoog vulling |
| Vulnelheid | 45-50 stuks/min (afhankelijk van bulkformule en operator) |
| Koeltemperatuur | -2°C tot -1°C |
| Materiaal Tank | 5L × 2, SUS304 behuizing, SS316L productcontactdelen |
| Verwarming | Drielaagse tank, olie verwarming, aparte regeling voor materiaal- en olietemperatuur |
| Voltage | Vuldeel 3P/380V; ontmaldeel 1P/220V |
| Totaal Vermogen | 12,5 kW |
| Luchtverbruik | 0,4 m³/min |
| Besturingssysteem | Mitsubishi PLC + Mitsubishi servomotor, touchscreen receptopslag |
| Temperatuurregelaar | Omron |
| Roer Motor | JSCC |
| Pneumatische Componenten | Airtac |
| Belangrijkste Elektrische Componenten | Schneider |
Een cosmetische potloodlijn faalt in productie om voorspelbare redenen: luchtbellen aan de punt, gewichtsafwijking over een lade, beschadigde oppervlakken na ontmaling en kleur-overdracht tussen tinten. De bodem-omhoog vulmethode op deze wenkbrauwpotlood vulmachine pakt de eerste twee aan, het olie sproeistation en de getimede koeling pakken de derde aan, en de dubbele tankopstelling met snelle productpaden houdt de omsteltijd tussen tinten kort. Kopers die wenkbrauwpotlood, eyelinerpotlood en lipliner produceren op dezelfde apparatuur plaatsen deze lijn meestal naast een afvul- en etiketteerstation, zodat de gevulde potloden zonder tussenliggende opslagstap naar de afwerking gaan.
De lijn wordt geassembleerd in een werkplaats die ook vul-, afvul- en etiketteerapparatuur bouwt, zodat hetzelfde engineeringteam dat de machine aanbiedt betrokken blijft bij de inbedrijfstelling. Documenten die met kopers worden gedeeld, omvatten het elektrische schema, de pneumatische lay-out, de reserveonderdelenlijst, de bedieningshandleiding en een video van de fabrieksacceptatierun op de bulkmonsters van de koper. Dat documentatiepakket is wat kwaliteitsmanagers meestal vragen voordat ze een nieuwe leverancier goedkeuren, en het wordt vóór verzending voorbereid in plaats van na aankomst.
V: Kan deze wenkbrauwpotlood vulmachine zowel ronde als driehoekige potloden draaien?
A: Ja. De lijn wordt geleverd met malsets voor beide vormen. Ronde potloden worden vrijgegeven met de naald duw methode en driehoekige potloden met de luchtblaas methode, en de bijpassende ontmalmodus wordt geselecteerd op het bedieningspaneel.
V: Hoe wordt de servo bodem-omhoog vulling geregeld?
A: Een Mitsubishi servomotor drijft de vulunit aan terwijl de Mitsubishi PLC het volume, de stroomsnelheid en de spuitmondliftcurve beheert. Schotgrootte wordt op het touchscreen in milliliters ingevoerd en opgeslagen als een recept, zodat een herhaalde bestelling geen mechanische heraanpassing nodig heeft.
V: Welke bulkviscositeiten kan het 5L dubbele tanksysteem aan?
A: De met olie verwarmde drielaagse tanks zijn bedoeld voor hot melt cosmetische potlood bulk, inclusief op was, op gel en pasta-achtige formules in het 2-10 ml bereik. Materiaal temperatuur en olietemperatuur worden apart geregeld, wat belangrijk is voor pigment-rijke formules die gevoelig zijn voor lokale oververhitting.
V: Wat is inbegrepen in de levering en documentatie?
A: Standaard levering omvat de vulsectie, de ontmalsectie, de voorverwarmings- en koeltafels, één malset voor de bestelde potloodvorm, reserveafdichtingen, de bedieningshandleiding in het Engels, een elektrisch schema, een pneumatische lay-out en een video van de acceptatierun met uw monsters op aanvraag.
De vulsectie draait op driefasige 380V en de ontmalsectie op eenfasige 220V, dus de locatie heeft slechts één voedingsregeling voor beide eenheden nodig. Luchtverbruik is 0,4 m³/min bij werkdruk, wat de meeste fabriekcompressoren al leveren. Inbedrijfstelling duurt normaal gesproken één tot twee dagen met een technicus ter plaatse of met begeleiding op afstand via video, en de acceptatierun wordt gefilmd zodat de koper een referentie van de correcte cyclus behoudt. Reserveonderdelensets voor spuitmonden, afdichtingen en mal locator pinnen worden met de machine verzonden.
Het kiezen van een wenkbrauwpotlood vulmachine begint met het potloodlichaam in plaats van met de tankgrootte. Meet eerst de schachtdiameter, de holtediepte en het puntprofiel, want die drie getallen bepalen de malset, de spuitmondslag en de voorverwarmingstijd. Een 3 mm wenkbrauwpotlood heeft een kortere koeltijd nodig dan een 5 mm lipliner, en een driehoekig lichaam heeft de luchtblaasontmaling nodig in plaats van een naald duwen. Zodra het formaat is vastgelegd, kan de wenkbrauwpotlood vulmachine worden aangeboden met de juiste malset, en hetzelfde platform kan later opnieuw worden besteld voor een tweede vorm. Kopers die van plan zijn eyeliner of lipliner aan het assortiment toe te voegen, bestellen normaal gesproken de wenkbrauwpotlood vulmachine met twee malsets aan het begin, wat goedkoper is dan een tweede zending later.
De tweede beslissing is capaciteit. Een enkele wenkbrauwpotlood vulmachine met een capaciteit van 45-50 stuks/min dekt de meeste private label volumes, en een tweede eenheid kan parallel worden toegevoegd wanneer het volume groeit. Omdat de vulsectie en de ontmalsectie gescheiden zijn, kan de wenkbrauwpotlood vulmachine ook worden opgesplitst over twee werkgebieden als de vloerruimte krap is.
